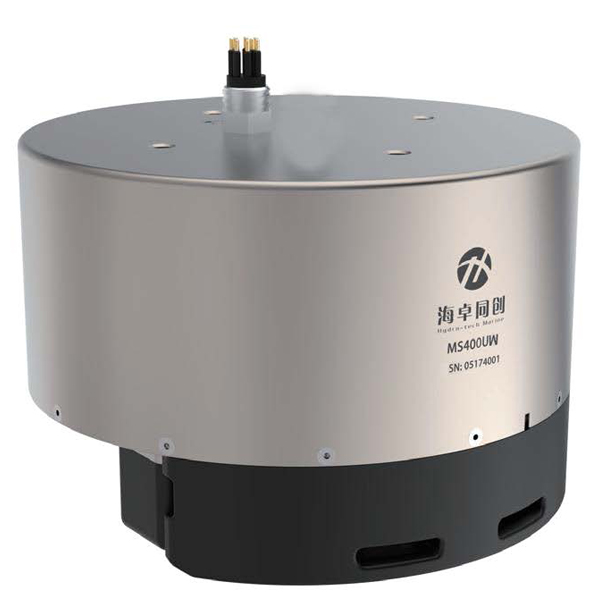

MS400UW, 200 kHz ile 400 kHz çalışma
arasında sürekli frekans ayarlaması yapabilen gelişmiş bir çok
ışınlı sistemdir. SVS, IMU ve GNSS tabanlı sistem, çeşitli
işlevleri, yüksek çözünürlüklü derinlik doğruluğunu kullanıcı
dostu yazılımla birleştirir. Karmaşık su ve deniz tabanı
ortamlarında performansı optimize etmek üzere tasarlanan sistem,
santimetrenin altında batimetrik doğruluk sağlar. |
|
TEKNİK ÖZELLİKLER |
|
ÇALIŞMA FREKANSI |
150 ~ 450kHz, AYRICA 500k, 600k VE 700kHz DESTEĞİ |
|
IŞIN SAYISI |
512 |
|
ÇÖZÜNÜRLÜK |
0,75CM |
|
TARAMA AÇISI |
1430 |
|
IŞIN GENİŞLİĞİ |
1°×1°@400kHz/2°×2°@200kHz/0.6°×0.6°@700kHz |
|
AZAMİ TARAMA DERİNLİĞİ |
0.2~350m+* |
|
DARBE GENLİĞİ |
30us~8ms |
|
SİNYAL TİPİ |
CW/Chirp |
|
ÇALIŞMA MODLARI |
EŞ
AÇILI VE EŞ UZAKLIKLI |
|
AZAMİ PING ORANI |
60HZ. |
|
AZAMİ ÇALIŞMA DERİNLİĞİ |
50MT. |
|
ENERJİ TÜKETİMİ |
70-90W |
|
MS400UW |
(*) Çevresel koşullara bağlı olarak
değişiklik gösterebilir.
|
|
ÜRÜNÜN AYIRT EDİCİ
ÖZELLİKLERİ
|
- GERÇEK ZAMANLI AYARLAMA: 10 Hz'lik
adımlarla sürekli ayarlanabilir. Ölçüm doğruluğu ve çalışma
mesafesi arasındaki ilişkiyi mükemmel bir şekilde dengeler.
- PARAZİT ÖNLEME YETENEĞİ: Güçlü
anti-parazit özelliğine sahip frekans modülasyon teknolojisi
sayesinde karmaşık su altı ortamlarında istikrarlı bir
şekilde çalışabilir.
- ÇOK FONKSİYONLU: Farklı uygulama
senaryolarının ihtiyaçlarını karşılamak için su derinliği
ölçümü, deniz tabanı arazi görüntüleme, nesne tespiti vb.
gibi çeşitli ölçüm fonksiyonları.
|
|
 |
|
|
| |
|
 |

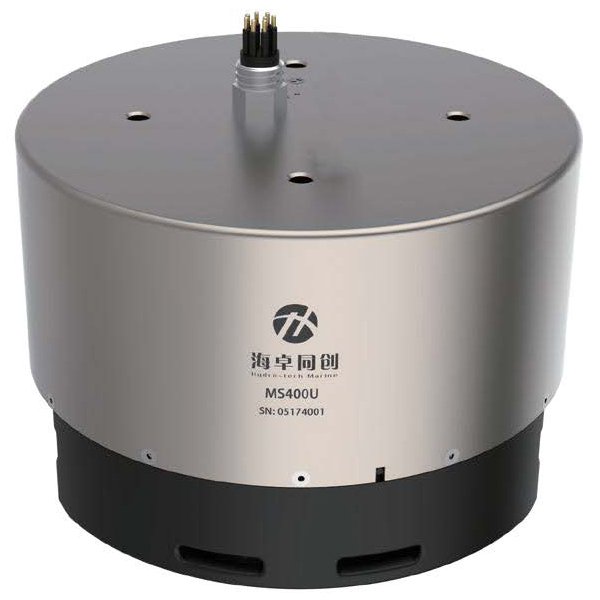

MS400U, özellikle insansız yüzer
platform araçlar ve küçük araştırma platformları için
tasarlanmış ultra kompakt, multi beam echo sounder cihazıdır.
Dahili ses hızı sensörleri, IMU ve GNSS ile Applanix POS MV
SurfMaster'da bulunan sistem, gerekli tüm yardımcı sensörleri
entegre etmiş ve sonar başlığı ile güverte ünitesi arasındaki
tüm kablo bağlantılarını tek bir ıslak kabloyla
basitleştirmiştir. Otomatik Araştırma fonksiyonu, çeşitli
hidrografik uygulamalarda araştırma düzeyinde derinlik doğruluğu
sağlarken yapılandırmayı otomatikleştirir.
|
|
TEKNİK ÖZELLİKLER |
| ÇALIŞMA FREKANSI |
400kHz |
| IŞIN
SAYISI |
512 |
| ÇÖZÜNÜRLÜK |
0,75CM |
| TARAMA
AÇISI |
143° |
| IŞIN GENİŞLİĞİ |
1°x 2° |
| AZAMİ
TARAMA DERİNLİĞİ |
0.2 ~
200m+* |
| DARBE GENLİĞİ |
30us~8ms |
| SİNYAL
TİPİ |
CW/Chirp |
|
ÇALIŞMA MODLARIÖZELLİKLER |
EŞ AÇILI VE EŞ UZAKLIKLI |
| AZAMİ
PING ORANI |
60HZ. |
| AZAMİ ÇALIŞMA DERİNLİĞİ |
50MT. |
| ENERJİ
TÜKETİMİ |
80W |
| VERİCİ BAŞLIK (TRANSDUCER)
ÖLÇÜLERİ |
220mm*181mm |
| VERİCİ
BAŞLIK (TRANSDUCER) AĞIRLIĞI |
7.5KG
(SUYUN DIŞINDA) |
|
MS400U |
|
|
|
|
(*) Çevresel koşullara
bağlı olarak değişiklik gösterebilir. |
|
|
|
ÜRÜNÜN AYIRT
EDİCİ ÖZELLİKLERİ
|
-
ENTEGRE VE KOMPAKT YAPI:
Yüksek hassasiyetli uydu konumlandırma sistemi, irtifa ve yön IMU ve
ses hızı sensörlerini entegre ederek, kalibrasyonsuz su altı zemini
araştırması yapabilir ve USV'ye konumlandırma ve irtifa bilgisi
sağlayabilir.
-
KALİBRASYON GEREKTİRMEYEN TAM
OTOMATİK OPERASYON: Ayarlama ve manuel müdahale gerektirmeyen
otomatik ölçüm, her türlü insansız platform entegrasyon uygulaması
için uygundur.
-
DÜŞÜK GÜÇ TÜKETİMİ VE HAFİFLİK:
Güç Tüketimi 80 W. Ağırlık yaklaşık 7,5 kg. Kurulumu kolaydır.
ROV/AUV/USV'den su altı arazi ölçümlerine kadar uygundur.
-
GENİŞLEME OPSİYONU: Bağımsız ve
genişletilebilir ağ arayüzü. Yan taramalı sonar, ADCP ve 3D lazer
tarama (Lidar) sistemi veya diğer sensörlerle birlikte çalışabilir.
|
 |
| |
| |
 |

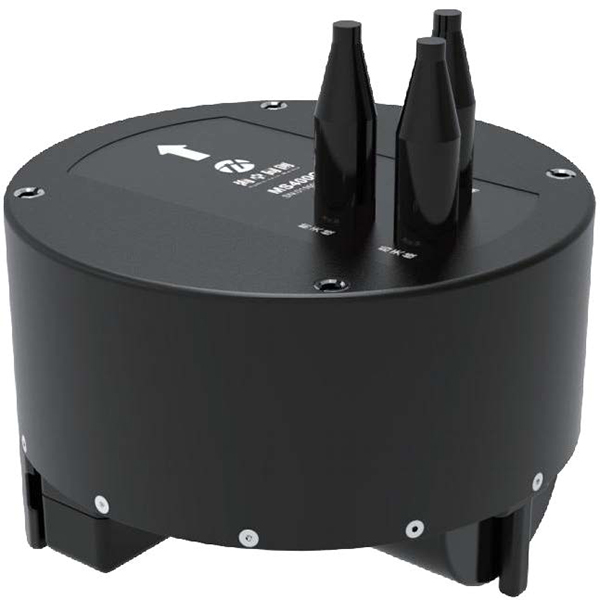

MS400C, SVS, IMU, GNSS ve güverte ünitesini
tamamen kompakt sonar başlığında birleştiren hepsi bir arada bir
multibeam echo sounder olarak çok ışınlı teknolojide devrim yaratıyor.
Bu yenilik, Hydro-Tech'in minyatür akıllı sonar sistemlerindeki
liderliğinin bir örneğidir. Sadece 5,55 kg ağırlığındaki batimetrik
sistem, güvenilir performansını korurken küçük USV'lere zahmetsizcemonte
edilebilmesini sağlar. |
|
TEKNİK ÖZELLİKLER |
| ÇALIŞMA
FREKANSI |
400kHz
|
|
IŞIN SAYISI |
512 |
| ÇÖZÜNÜRLÜK |
0,75CM |
|
TARAMA AÇISI |
1430 |
| IŞIN
GENİŞLİĞİ |
1.4°×2°
|
|
AZAMİ TARAMA DERİNLİĞİ |
0.2~200m+* |
| DARBE
GENLİĞİ |
30us~8ms |
|
SİNYAL TİPİ |
CW/Chirp |
| ÇALIŞMA
MODLARI |
EŞ AÇILI
VE EŞ UZAKLIKLI |
|
AZAMİ PING ORANI |
60HZ. |
| BESLEME
VOLTAJI |
12-48V |
|
ENERJİ TÜKETİMİ |
60-80W |
| VERİCİ
BAŞLIK (TRANSDUCER) ÖLÇÜLERİ |
220mm*139mm |
|
VERİCİ BAŞLIK (TRANSDUCER) AĞIRLIĞI |
5.5KG (SUYUN DIŞINDA) |
|
MS400C |
(*) Çevresel koşullara bağlı olarak değişiklik
gösterebilir.
|
|
ÜRÜNÜN AYIRT EDİCİ ÖZELLİKLERİ
|
- TAMAMEN HEPSİ BİR ARADA ÇÖZÜM: Verici
başlık (transducer), SVS, IMU, GNSS ve güverte ünitesini tek bir
kompakt gövdede birleştirir. Sadece üç kablo bağlantısı gerektirir:
güç/veri iletimi ve çift GNSS anteni. Çok ışınlı batimetrik USV'nin
bilinen kurulum yöntemini büyük ölçüde değiştirmektedir.
- KOLAY KULLANIM: Daha az parça ve bağlantı
kablosu, daha basit ve daha hızlı bir kullanım sağlar. Güverte
ünitesi kurulumunu ortadan kaldırır ve diğer USV ekipmanları için
yerden tasarruf sağlar. Aşırı sıcak yaz aylarında bile USV
kabinindeki ısı dağılımı sorununu çözer.
- TAK ÇALIŞTIR KULLANIM KONFORU: IMU ve
dönüştürücü merkezi ile USV GNSS anteninin tüm konum ilişkileri
sabittir ve yazılımda önceden ayarlanmıştır. Basit kurulum ve
otomatik ölçüm ayarlarıyla sadece 5 dakikada veri toplamaya
başlayın. Karmaşıklığı azaltın ve ölçüm verimliliğini artırın.
|
|
 |
| |
| |
| |
| |
|
