 MAKİNA DAİRESİ, BOW THRUSTER VE ELEKTRİK PANOSU SÖNDÜRME ÇÖZÜMLERİ

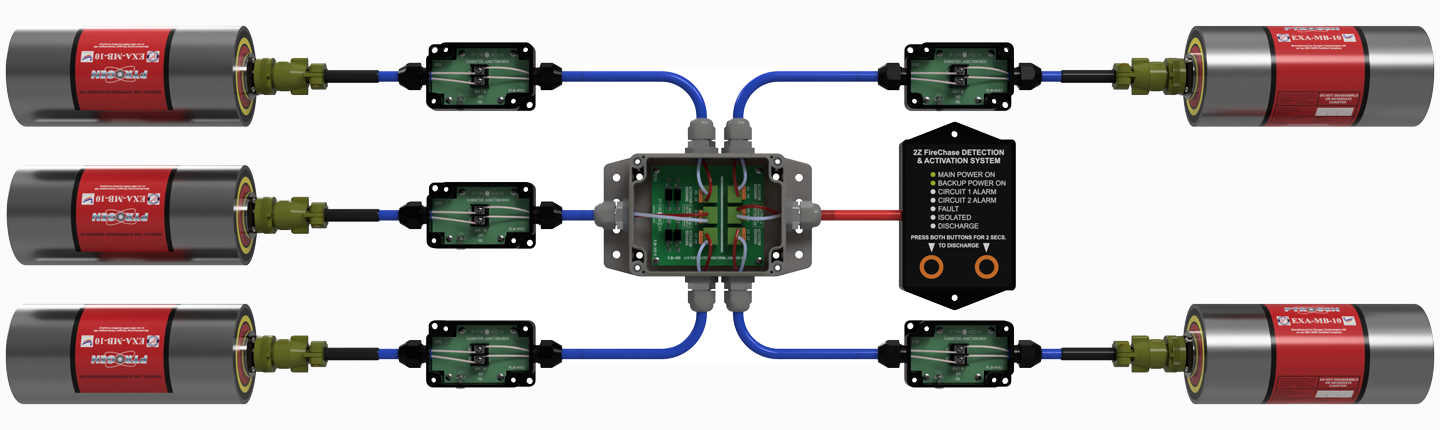

50M3 HACİM İÇİN ÖRNEK PYROGEN AERESOL SÖNDÜRME SİSTEMİ KONFİGÜRASYONU

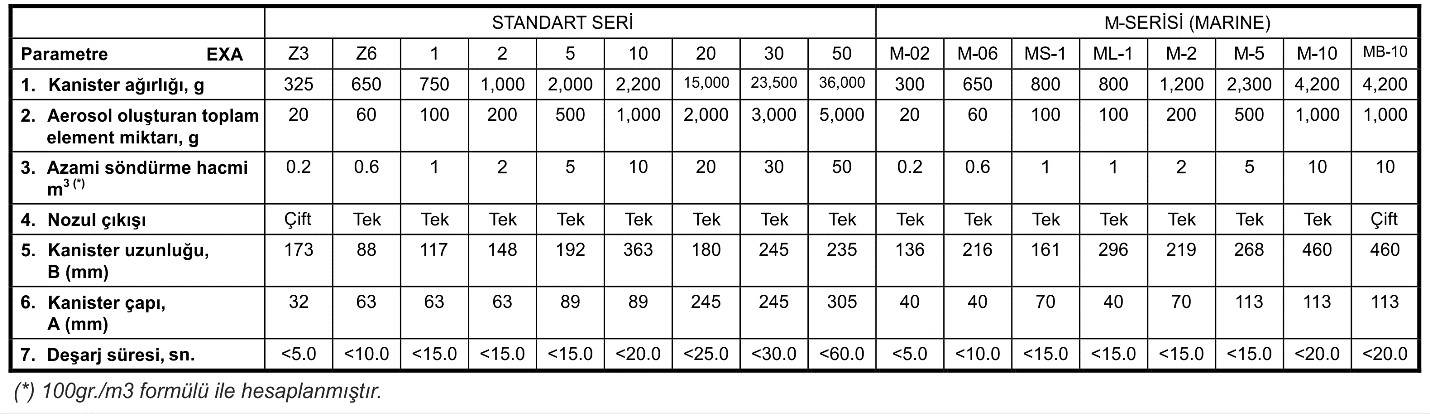

Marin uygulamalar için; 0.6, 1, 2, 5 ve 10m3 söndürme hacimli paslanmaz çelik gövdeli, yüksek ortam sıcaklıklarında ve aşındırıcıların, titreşimin bulunduğu ortamlarda kullanıma uygun kansiter seçenekleri bulunur.

PYROGEN MARINE TİP MERKEZİ KONTROL PANOLARI

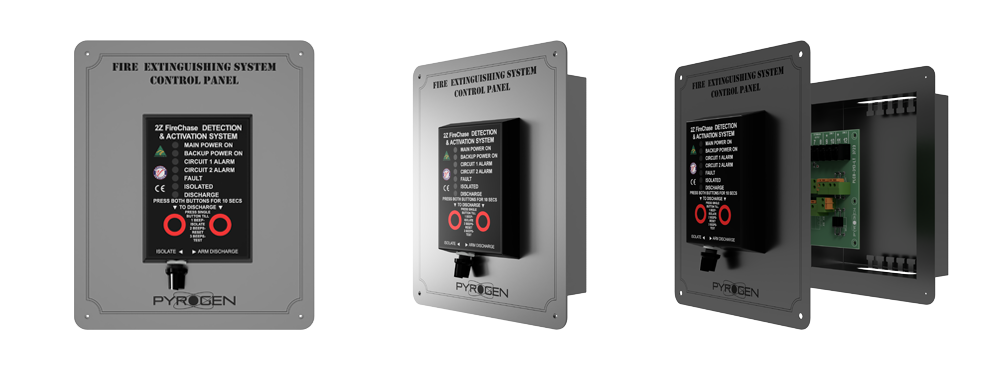

KÜÇÜK TEKNELER İÇİN MERKEZİ KONTROL PANOSU

Pano içinde dahili tip hat sonu izleme devreli kanister dağıtım modülü (4/5 port activator monitoring junction box) bulunur. 50m3 altı uygulamalarda kablolamayı kolaylaştırır.

Resimde görülen FireChase 2 bölgeli marine tip söndürme kontrol paneli ayrıca sipariş edilmelidir.

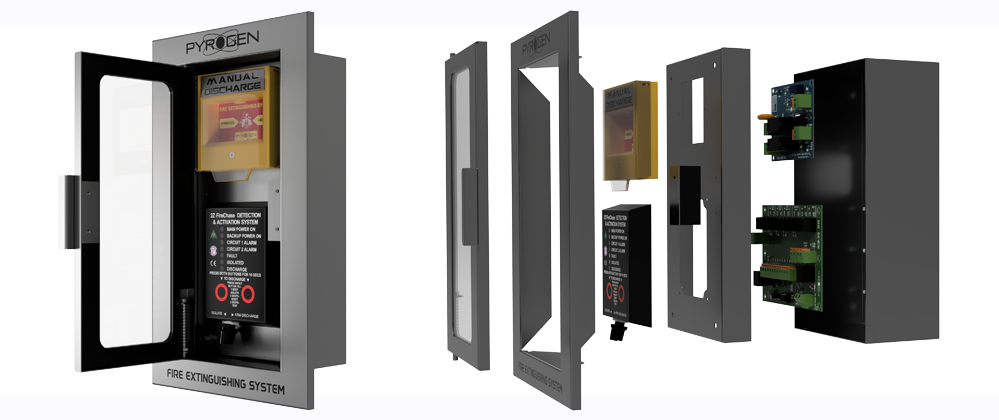

BÜYÜK TEKNELER İÇİN MERKEZİ KONTROL PANOSU

Pano içinde proje söndürme hacmine bağlı olarak, dahili tip hat sonu izleme devreli kanister dağıtım modülü (4/5 port activator monitoring junction box) yada çift çıkışlı güç artırma modülü (dual output booster) bulunur. Ayrıca manuel aktivasyon butonu da bulunmaktadır.

Resimde görülen FireChase 2 bölgeli marine tip söndürme kontrol paneli ayrıca sipariş edilmelidir.

Ana kontrol ve dağıtım kartı mikro işlemci kontrollüdür, alev dedektörü ile birlikte kullanıldığında otomatik olarak dedektörü resetleme özelliğine sahiptir.





PYROGEN ELEKTRONİK ARA BAĞLANTI MODÜLLERİ

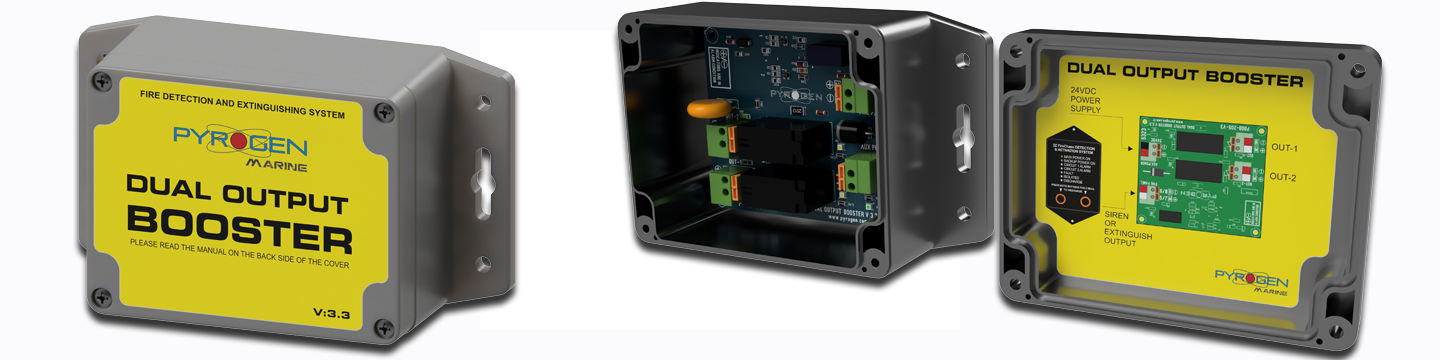

ÇİFT ÇIKIŞLI GÜÇ ARTIRMA MODÜLÜ
(DUAL OUTPUT BOOSTER MODULE)
Yüksek akım ile sürülmesi gereken uyarı cihazlarını tetiklemekte yada 5 adedin üzerinde söndürücü kanister bağlantısı gerektiren uygulamalarda panelin çıkış akımını artırmak amaçlı kullanılır. Bir adet 24VDC besleme girişi, bir adet tetikleme girişi ve iki adet çıkışa sahiptir. Her iki çıkışta da hat sonu direncinin kontrolü için ledler bulunur. Her hangi bir hatta kopukluk olduğu taktirde çıkışın ledi söner ve panele arıza uyarısı verir. Besleme girişinde yüksek gerilim ve ters bağlantı koruması bulunur.

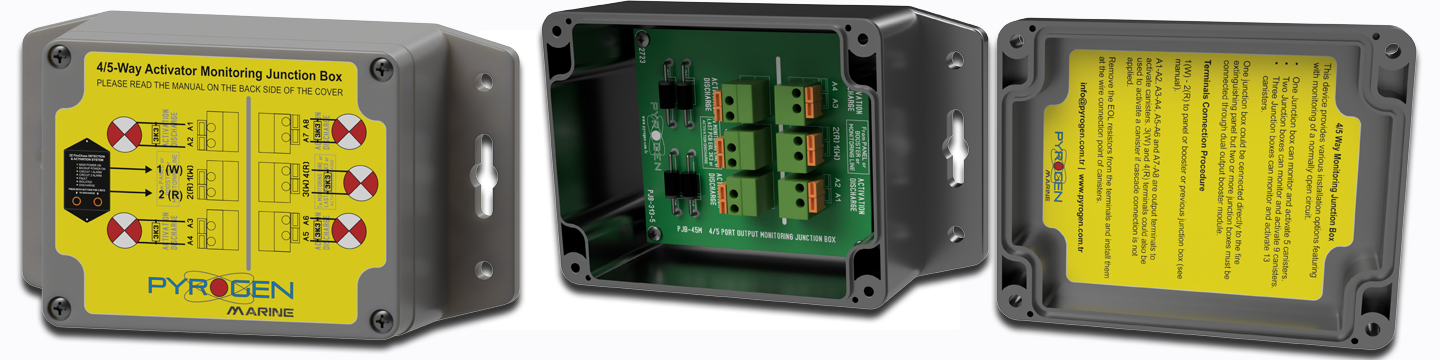

HAT SONU İZLEME DEVRELİ KANİSTER DAĞITIM MODÜLÜ
(4/5 PORT ACTIVATOR MONITORING JUNCTION BOX)
Y5 adede kadar söndürücü kansiterin panel bağlantısında kullanılır. 5 adedin üzerinde kanister bağlanacağı durumlarda kaskat bağlantı ile birden fazla bağlantı modülü kullanılır ancak böyle bir uygulamada panel ile arada dual output booster modülü kullanılması da gerekmektedir. Her kanister hat sonu direnci ile bağlanır, bu sayede herhangi bir kanisterin bağlantısı koptuğunda panel arıza uyarısı verir.

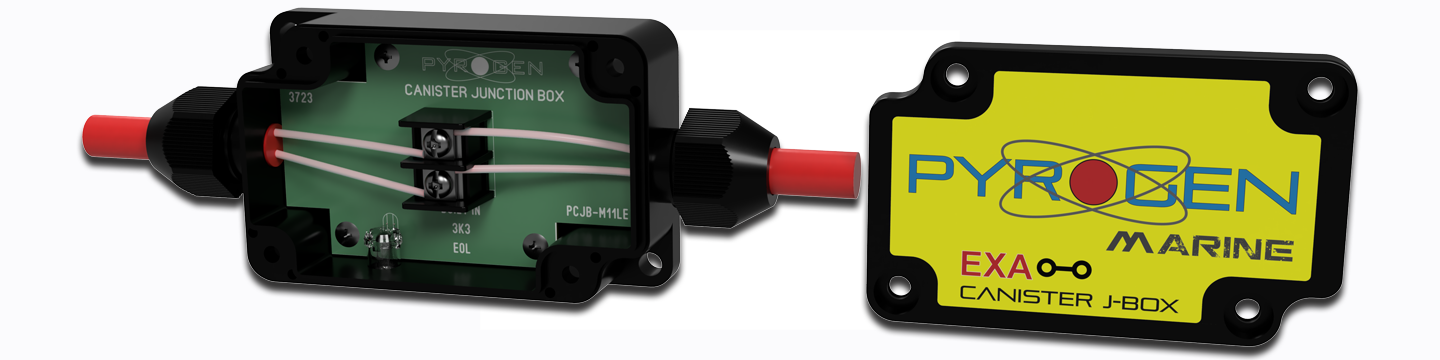

KANİSTER BAĞLANTI KUTUSU
(CANISTER J-BOX)
Söndrücü kanister kablosu ile paneden yada dağıtım modülünden gelen kablonun ara bağlantısında kullanılır, dahili olarak hat sonu direnci bulunur.




DOĞRUSAL ISI ALGILAMA KABLOSU VE BAĞLANTI MODÜLLERİ
(LINEAR HEAT DETECTOR WIRE & CONNECTION MODULES)

Elektronik algılama sistemi kullanılmasının mümkün olmadığı uygulamalarda farklı sabit sıcaklık değerlerinde aktive olan ısı algılama kabloları pratik çözüm sunmaktadır. Bu kablolar, aşındırıcı kimyasallar içeren, nemli, tozlu veya yoğun UV ışınımı olan açık alanlarda kullanılabilir. 68, 88, 105, 185 ve 230 derece sıcaklıklarda aktive olan beş ayrı tipi bulunur. Kurulumun yapılacağı koşulların durumuna göre sipariş edilen (PVC, UV dirençli naylon, aside dayanıklı kauçuk ve paslanmaz çelik örgülü) kılıf seçenekleri vardır. Teknelerde özellikle makine daireleri gibi kirli alanlar için idealdir. Ayrıca panoların içinde de kolaylıkla montajı yapılabilir.

68 Derece aktivasyon sıcaklığına haiz kablo ortam sıcaklığı 45 dereceyi geçmeyen mahallerde kullanıma uygundur.
88 Derece aktivasyon sıcaklığına haiz kablo ortam sıcaklığı 70 dereceyi geçmeyen mahallerde kullanıma uygundur.
105 Derece aktivasyon sıcaklığına haiz kablo ortam sıcaklığı 85 dereceyi geçmeyen mahallerde kullanıma uygundur.
185 Derece aktivasyon sıcaklığına haiz kablo ortam sıcaklığı 125 dereceyi geçmeyen mahallerde kullanıma uygundur.
230 Derece aktivasyon sıcaklığına haiz kablo ortam sıcaklığı 170 dereceyi geçmeyen mahallerde kullanıma uygundur.

Kablo aktivasyon sıcaklığına maruz kaldığında hattı kısa devre ederek alarm oluşturur. Isıya maruz kalan kısım deforme olacağından bu kablo kesitinin (yada kısa bir hat ise kablonun tamamamının) değiştirilmesi gerekmektedir.

Konvansiyonel alarm panelleri ile kullanılabileceği gibi harici bir röle modülü ile tek başına da kullanılabilir. Tek başına kullanabilmek için bir güç kaynağı yada batarya, güç kaynağının/bataryanın çıkış voltajına uygun röle ve flaşörlü bir siren yeterlidir. Bu sayede çok düşük maliyetle çözüm üretilmiş olur. Sistem bekleme konumunda hiç akım çekmeyeceğinden bataryanın ömrü kadar çalışabilir ki bu da bir kaç yıl tam bakımsız olarak çalışabilmesi demektir.

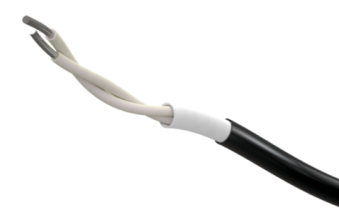

PLHD-105N DOĞRUSAL ISI ALGILAYICI KABLO

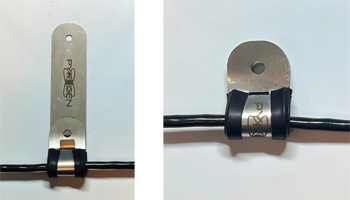

KABLONUN MONTAJI İÇİN A316L PASLANMAZ ÇELİK MALZEMEDEN ÜRETİLENPL-CLIP VE P-CLIP

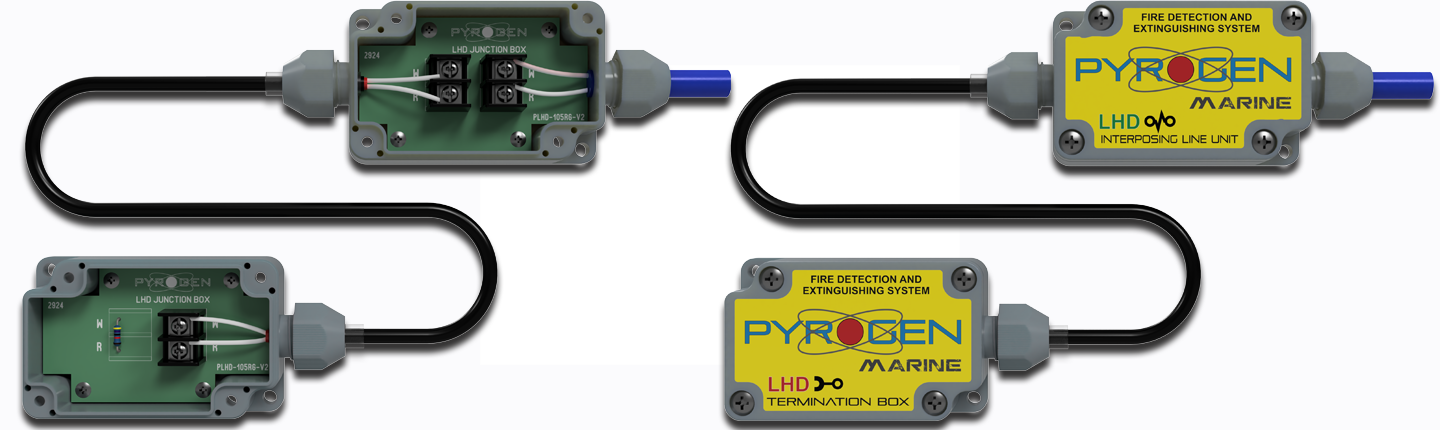

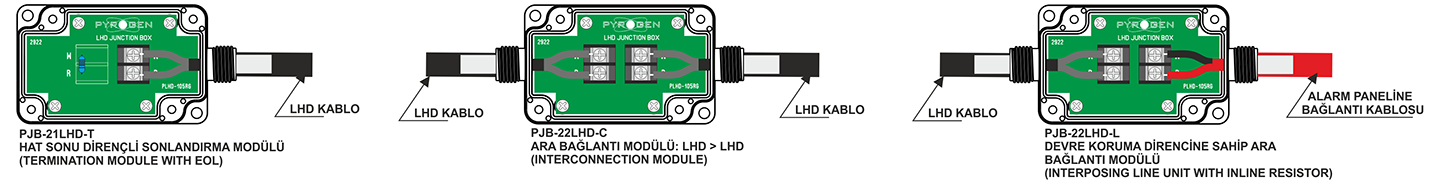

ÜÇ AYRI TİPTE LHD BAĞLANTI MODÜLÜ BULUNMAKTADIR

LHD kabloyu sonlandırmak için kullanılır. Hat sonu direncine sahiptir. LHD kabloyu, LHD kabloya bağlamak için kullanılır. Hat sonu direnci yoktur. Bir alarm koşulu oluştuktan sonra ısıya maruz kalan kısımı kesip kalan kabloyu birbirine bağlamak için bu modül kullanılır. Alarm panelinden gelen standart bakır kablonun, LHD kabloya bağlantısı için kullanılır. Kısa devre koruması için seri dirence sahiptir.

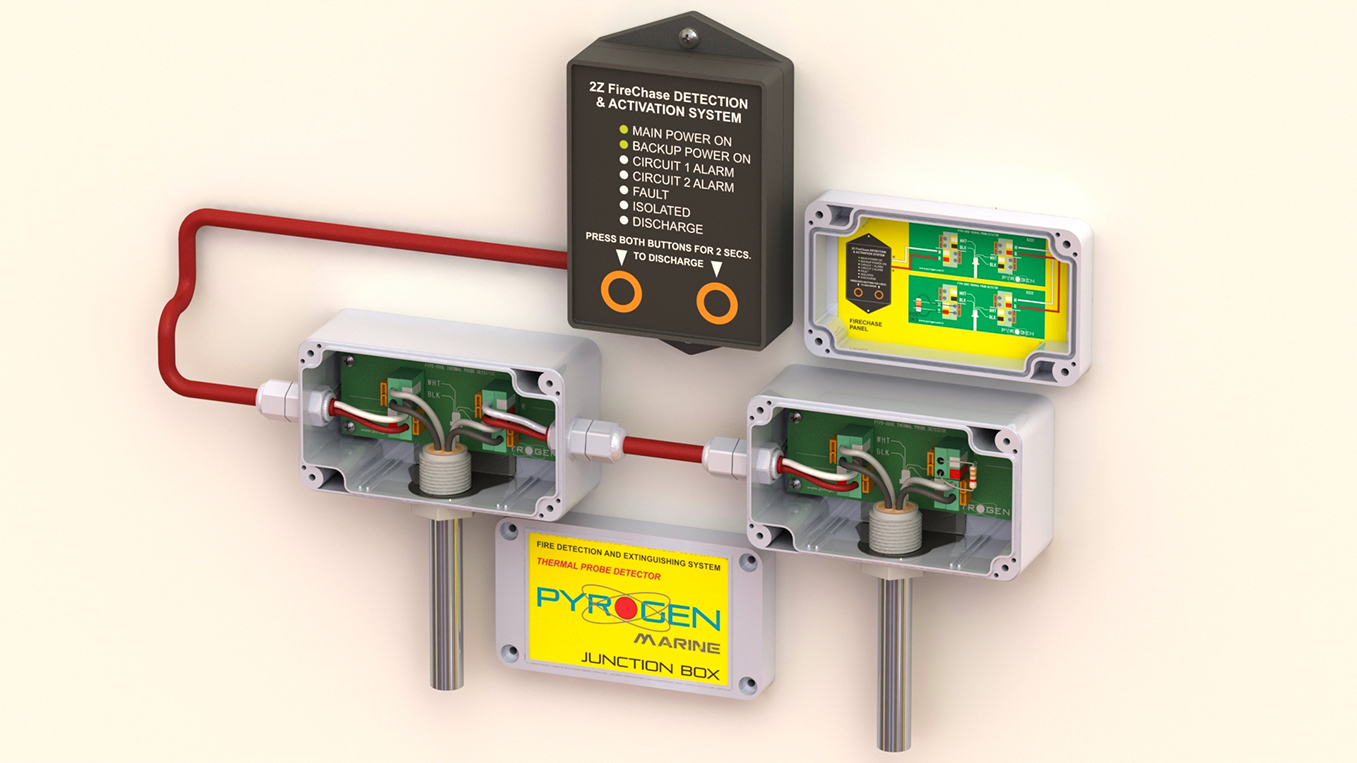

EX-PROOF ISI ALGILAMA PROBU VE BAĞLANTI KUTUSU (THERMAL PROBE DETECTOR)

Tozlu ve nemli ortamlarda kullanıma uygun ortam ısısı 90 dereceye ulaştığında aktive olan bir sensördür. Konvansiyonel alarm panelleri ile kullanılabileceği gibi harici bir röle modülü ile tek başına da kullanılabilir. Tek başına kullanabilmek için bir güç kaynağı yada batarya, güç kaynağının/bataryanın çıkış voltajına uygun röle ve flaşörlü bir siren yeterlidir. Bu sayede çok düşük maliyetle çözüm üretilmiş olur. Sistem bekleme konumunda hiç akım çekmeyeceğinden bataryanın ömrü kadar çalışabilir ki bu da bir kaç yıl tam bakımsız olarak çalışabilmesi demektir. Alarm sonrası ortam ısısı normal seviyeye döndüğünde otomatik olarak kendisini resetler ve başlangıç konumuna geri döner.
