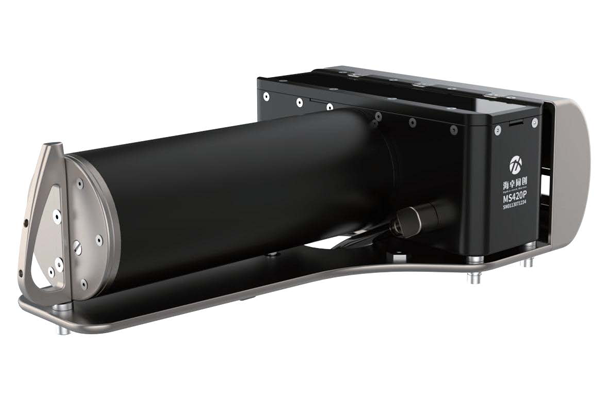

MS400PW çok ışınlı sistem, 150 - 450 kHz
arasında ayarlanabilir çoklu frekansta çalışır. Yüksek
çözünürlüğü kullanıcı dostu kullanımla birleştiren bu sistem,
karmaşık zemin yapılarında ve çeşitli uygulama ortamlarında
mükemmel performans göstererek hassas su altı ölçümleri sunmak

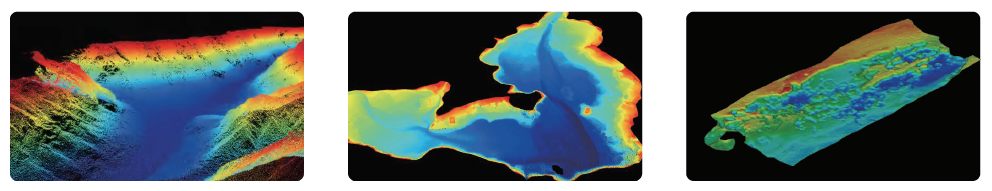

üzere tasarlanmıştır. Geniş tarama alanı ölçümü ve otomatik
tarama işleviyle MS400PW, çok çeşitli ölçüm ve haritalama
projeleri için idealdir.
|
|
TEKNİK ÖZELLİKLER |
|
ÇALIŞMA FREKANSI |
150 ~ 450kHz, AYRICA 500k, 600k VE 700kHz DESTEĞİ |
|
IŞIN SAYISI |
512 |
|
ÇÖZÜNÜRLÜK |
0,75CM |
|
TARAMA AÇISI |
1430 |
|
IŞIN GENİŞLİĞİ |
1°×1°@400kHz/2°×2°@200kHz/0.6°×0.6°@700kHz |
|
AZAMİ TARAMA DERİNLİĞİ |
0.2~400m+* |
|
DARBE GENLİĞİ |
30us~8ms |
|
SİNYAL TİPİ |
CW/Chirp |
|
ÇALIŞMA MODLARI |
EŞ
AÇILI VE EŞ UZAKLIKLI |
|
AZAMİ PING ORANI |
60HZ. |
|
AZAMİ ÇALIŞMA DERİNLİĞİ |
50MT. |
|
ENERJİ TÜKETİMİ |
60-90W |
|
MS400PW |
(*) Çevresel koşullara bağlı olarak
değişiklik gösterebilir.
|
|
ÜRÜNÜN AYIRT EDİCİ
ÖZELLİKLERİ
|
- GERÇEK ZAMANLI AYARLAMA: 10 Hz'lik
adımlarla sürekli ayarlanabilir. Ölçüm doğruluğu ve çalışma
mesafesi arasındaki ilişkiyi mükemmel bir şekilde dengeler.
- TAM ENTEGRE VE BASİTLEŞTİRİLMİŞ
YÖNETİM: Yüksek hassasiyetli uydu konumlandırma sistemi,
irtifa ve yön IMU ve ses hızı sensörlerini entegre ederek,
kalibrasyonsuz su altı arazi araştırması yapabilir ve USV'ye
konumlandırma ve tutum bilgisi sağlayabilir.
- ÇOK FONKSİYONLU: Su derinliği
ölçümü, deniz tabanı zemin görüntüleme, nesne tespiti vb.
gibi çeşitli araştırma fonksiyonlarıyla farklı uygulama
senaryolarının ihtiyaçlarını karşılar.
|
|
 |
| |
| |
|
 |

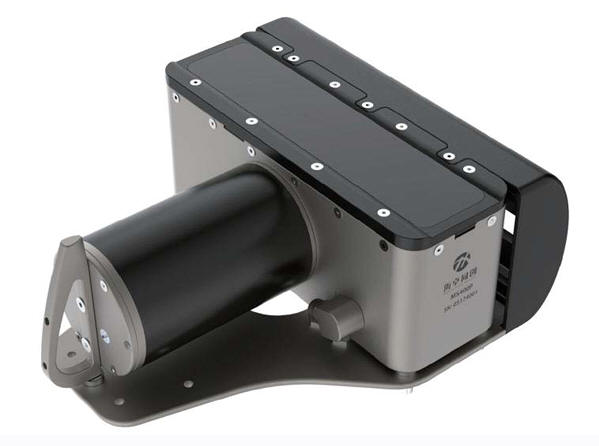

MS400P taşınabilir multi beam echo
sounder cihazı, kompakt tasarımı kullanım kolaylığıyla
birleştirir. Şişme botlar, araştırma gemileri ve insansız su
üstü araçlarında sorunsuz kullanım için tasarlanmıştır. Dahili
ses hızı sensörüne sahip MS400P sonar sistemi, tek bir
hidrografçı tarafından çalıştırılabilir. Güçlü işlevselliği, IHO
standartlarına tamamen uygun araştırma düzeyinde doğrulukla
birleştiren MS400P, geleneksel hidrografik araştırma
uygulamalarını yeniden tanımlıyor.
|
|
TEKNİK ÖZELLİKLER |
| ÇALIŞMA FREKANSI |
400kHz |
| IŞIN
SAYISI |
512 |
| ÇÖZÜNÜRLÜK |
0,75CM |
| TARAMA
AÇISI |
143° |
| IŞIN GENİŞLİĞİ |
1°x 2° |
| AZAMİ
TARAMA DERİNLİĞİ |
0.2 ~
200m+* |
| DARBE GENLİĞİ |
30us~8ms |
| SİNYAL
TİPİ |
CW/Chirp |
|
ÇALIŞMA MODLARIÖZELLİKLER |
EŞ AÇILI VE EŞ UZAKLIKLI |
| AZAMİ
PING ORANI |
60HZ. |
| AZAMİ ÇALIŞMA DERİNLİĞİ |
50MT. |
| ENERJİ
TÜKETİMİ |
60W |
| VERİCİ BAŞLIK (TRANSDUCER)
ÖLÇÜLERİ |
288mm*240mm*119mm |
| VERİCİ
BAŞLIK (TRANSDUCER) AĞIRLIĞI |
7.9KG
(SUYUN DIŞINDA) |
|
MS400P |
|
|
|
|
(*) Çevresel koşullara
bağlı olarak değişiklik gösterebilir. |
